推荐一些免费的DWG、DXF文件开源解析库

作为一名BIM行业的代码农民工，在软件开发中要经常对dwg文件进行读写操作，目前网上对于dwg文件的处理库都太少了，主要是都是收费居多，虽然有些能找到PJ版的，但也并不是很想用，反观处理dxf的开源库有不少。

于是想着，看看有什么办法能在后台把dwg转dxf，然后对dxf进行读取了。这样也可以达到变相读取dwg文件的效果。

这里先汇总一些目前找到一些对dwg、dxf文件读写的免费开源库，这些库所使用的语言有C、C++、C#、python

不要问为什么没有其它语言，因为其它语言不会，找了也没用

免费的开源库¶

libredwg¶

github: https://github.com/LibreDWG/libredwg

官网： https://savannah.gnu.org/projects/libredwg/

文档： https://libreplanet.org/wiki/LibreDWG

是纯C写的开源库，可以直接读取最新版本的dxf、dwg文件，写文件的话，dwg文件目前支持r1.1-r2000，dxf支持 r11-R2021，因为是纯C写的，解析速度很快。

libdxfrw¶

github: https://github.com/codelibs/libdxfrw

免费的C++开源库，出来较早，是比较成熟的dwg格式的解析库，bug少，但目前基本都不怎么更新了。可以读写dxf、dwg文件，对于dwg文件的读写只支持R14-2015版本的。

ACadSharp¶

github: https://github.com/DomCR/ACadSharp

免费的c#开源库，读写dxf、dwg的库，对dwg、dxf版本支持较高，目前兼容版本如下：

这个看着是很不错，不过这个库是新出的，比不上libdxfrw、Teigha之类的库，目前处于2.2版本的beta测试阶段。

ezdxf¶

github: https://github.com/mozman/ezdxf

开源免费的python库，用于dxf文件的解析，支持dxf版本有：R12, R2000, R2004, R2007, R2010, R2013 and R2018，用这个读写dxf文件挺不错。

收费的库¶

DWG转DXF¶

libredwg的源码中，就有一个转换的样例，是一个命令行程序，用于DWG转为DXF的，从github仓库中下载win64版本的文件

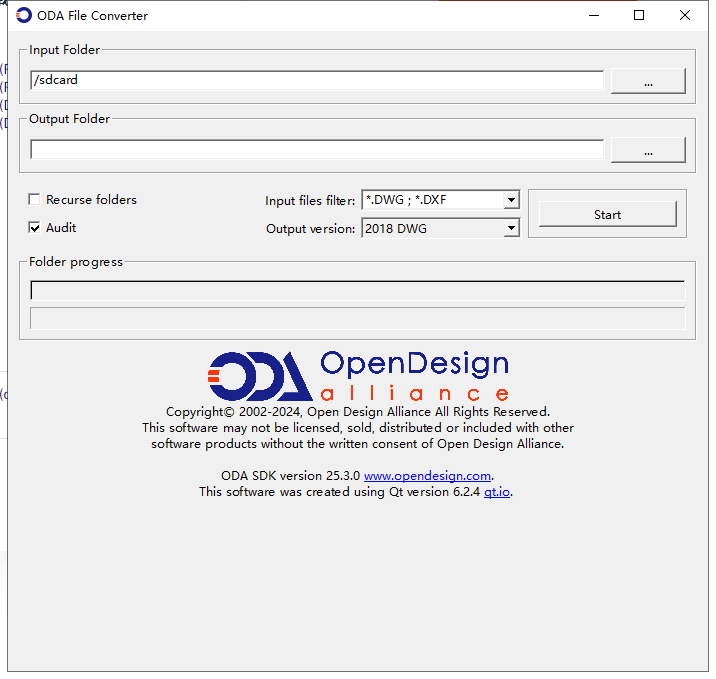

另外就是可以使用ODA开发的文件转换工具：

ODAFileConvert： https://www.opendesign.com/cn/guestfiles/oda_file_converter

这个也支持命令行转换

这个对于命令行的参数，官方没有过多的介绍，这里顺便记录一下

安装目录下有ODAFileConverter.exe文件，可以添加这个路径到环境变量，然后在终端输入

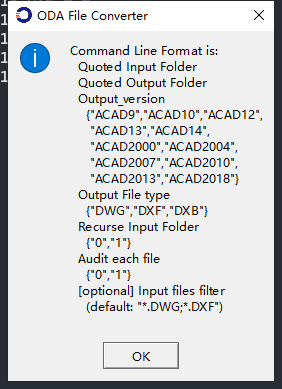

ODAFileConverter.exe ?

就会弹出这个参数的输入格式

即命令格式如下：

ODAFileConverter.exe 输入文件夹 输出文件夹 输出版本 输出格式 是否递归搜索(0否，1是) 0 *.DWG

示例：

ODAFileConverter.exe .\input\ .\out\ ACAD2018 DXF 0 0 *.DWG

• input: 是待转换的dwg文件所在的目录路径，我这里是相对路径，可以写绝对路径
• out：转换后要保存到那个目录下
• ACAD2018：这个是转换后的版本，看上面的帮助截图中，版本有ACAD9-ACAD2018
• DXF：要转成什么格式，支持DWG、DXF
• 0：不递归搜索input文件夹
• 0：不检查每个文件
• *.DWG：输入的文件格式，即搜索Input文件夹下，所有DWG后缀的文件

ODA这个文件转换，转换之后的DXF，用AutoCAD打开会一直提示让你输入回车，无法预览，这应该是AutocAD不支持ODA转换后的DXF格式的原因。这个目前好像没什么解决的办法，之前我一度怀疑是我AutoCAD出问题了，后来才发现DXF也有不同的格式。。。AutoCAD软件自己导出的DXF就能正常打开，有些DXF不能打开的，就是AutoCAD不支持那种格式的DXF

目前后台DWG转DXF，可以试试LibreDWG的命令行程序
